亚洲日韩av无码,日韩精品无码一区二区中文字幕,日本真人做爰免费的视频 ,国产jk精品白丝av在线观看

背景

滲碳淬火處理工藝對(duì)材料組織的影響

時(shí)間: 2024-05-29 15:32:56 瀏覽次數(shù):
滲碳淬火處理工藝主要有兩種:一種是在930℃進(jìn)行規(guī)定的滲碳擴(kuò)散處理后,降溫至800~850℃,待爐內(nèi)工件溫度達(dá)到設(shè)定溫度后進(jìn)行淬火處理,稱為滲碳直接淬火。另一種是采用重新加
       滲碳淬火處理工藝主要有兩種:一種是在930℃進(jìn)行規(guī)定的滲碳擴(kuò)散處理后,降溫至800~850℃,待爐內(nèi)工件溫度達(dá)到設(shè)定溫度后進(jìn)行淬火處理,稱為滲碳直接淬火。另一種是采用重新加熱淬火工藝,即齒輪滲碳后先空冷或爐冷到室溫,然后再重新加熱到奧氏體化溫度保溫后在油中淬火,采用此種工藝工件變形大,工序多,制造周期長(zhǎng),成本高。

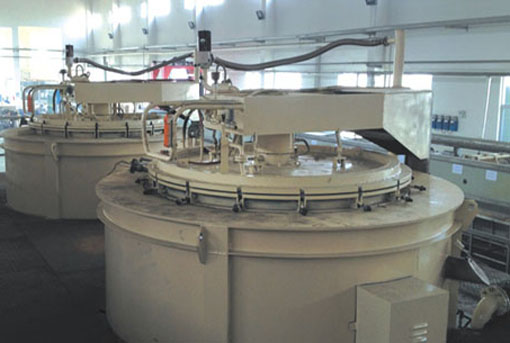

井式滲碳爐
直接淬火與重新加熱淬火相比容易出現(xiàn)以下問題:工件表面硬度略低;滲層中殘留奧氏體量多;表面晶粒粗大。滲碳提高了零件表面層的含碳量,而表面以及心部的組織性能須經(jīng)適當(dāng)?shù)臒崽幚韥?lái)實(shí)現(xiàn)。根據(jù)零件材料和性能要球不同,滲碳后可以運(yùn)用多種熱處理方法。
快速淬火爐
①直接淬火法:直接淬火是指零件滲碳后,隨爐降溫或出爐與冷到高于Ar1或Ar3溫度(一般為780~850℃)后直接淬火,淬火后再在150~200℃回火2~3h。
隨爐降溫或出爐預(yù)冷的目的是為了減少淬火變形與開裂。同時(shí)還能使高碳的奧氏體析出部分碳化物而提高表面硬度。滲碳后直接淬火法操作簡(jiǎn)單、成本低、效率高,還可以減少淬火變行及表面氧化脫碳。缺點(diǎn)是熱處理后組織較粗、性能較差。直接淬火法適用與本質(zhì)細(xì)晶粒鋼,如20CrMnTi、20CrMn、20MnB等制成的零件。

②一次淬火法:零件滲碳后隨爐冷卻或出爐坑冷至室溫,然后重新加熱到淬火溫度進(jìn)行淬火和低溫回火的處理方法,稱為一次淬火法。
一次淬火后的加熱溫度根據(jù)鋼種和性能要球而定。合金鋼滲碳后的淬火我惡毒選擇稍高于心部組織的Ac3溫度(850~900℃),使心部組織細(xì)化,并獲得心部低碳馬氏體組織,保證較高的心部強(qiáng)度。對(duì)于碳素鋼則選擇在A­c1~Ac3之間(約820~850℃)。對(duì)于一些心部強(qiáng)度要求不太高,只要求表面耐磨性好的工件如量規(guī)、樣板等,則宜選在略高于Ac1(770~820℃)的溫度。

       滲碳工序工藝:滲碳淬火+冰冷處理+一次低溫回火+二次低溫回火+拋丸處理。根據(jù)前期試驗(yàn)結(jié)果,18CrNiMo7-6材料試塊金相組織馬氏體及殘留奧氏體為4級(jí),為了得到更好的金相組織,此次試驗(yàn)中對(duì)18CrNiMo7-6材料滲碳直接淬火工藝略做調(diào)整,主要是降低強(qiáng)滲、擴(kuò)散期碳勢(shì),其中強(qiáng)滲期碳勢(shì)由原來(lái)的1.1%調(diào)整至1.05%,擴(kuò)散期碳勢(shì)由原來(lái)的0.75%調(diào)整至0.7%,其他工藝參數(shù)不變。20CrNi2MoA材料則執(zhí)行原試塊滲碳直接淬火工藝參數(shù)。
滲碳淬火處理工藝對(duì)材料組織的影響

Copyright ? 丹陽(yáng)市電爐廠有限公司 版權(quán)所有 www.52lhw.com


全國(guó)服務(wù)電話:18112840006 郵箱:18912840006@189.cn
公司地址:江蘇鎮(zhèn)江丹陽(yáng)市開發(fā)區(qū)開發(fā)大道168號(hào)

臺(tái)車爐,回火爐,退火爐

秘书在办公室被躁bd在线观看| 国产欧美日韩精品a在线观看| 国产成人无码综合亚洲日韩| 用舌头去添女人下面是不是真爱| 中文字幕热久久久久久久| 亚洲一区二区三区av天堂| 丰满熟妇人妻中文字幕| 亚洲av无码国产精品色午夜字幕 | 丰满护士巨好爽好大乳小说| 黄色视频app下载| 国产精品久久久久久久久久直播 | 午夜a片免费| 阿娇囗交13分钟在线播放| 精品久久久久久无码人妻黑人| 无码jk粉嫩小泬在线观看欧美| 精品人伦一区二区三区蜜桃免费| 久久精品国产精品亚洲精品| 精品国产精品久久一区免费式| 色综合色综合久久综合频道88| 极品白嫩的小少妇| 男生把手放进我内裤揉摸好爽 | 好硬啊进一得太深了a片| 97碰碰碰免费公开在线视频| 欧美一区二区三区| 久久www免费人成一看片| 欧亚精品卡一卡二卡三| 精品无码乱码av| 呦系列视频一区二区三区| 欧美乱大交XXXXX潮喷| www四虎最新成人永久网站| 色情欧美片午夜国产特黄| 欧美性受xxxx黑人xyx性爽| 国产两女互慰高潮视频在线观看| 国内老熟妇对白xxxxhd| 久久亚洲精品中文字幕无码 | 中文字幕无码亚洲字幕成a人蜜桃| 真人性做爰无遮无挡| 亚洲欧美中文日韩v在线| 日本免费一区二区三区高清视频| 国产精品免费看久久久无码| 含羞草国产亚洲精品岁国产精品|
